清除環(huán)氧AB水晶膠氣泡的方法主要包括：真空脫泡法、靜置消泡法、加熱降粘法、分層澆注法、表面熱風(fēng)/火焰處理法、針頭刺破法、使用消泡劑（慎用）以及優(yōu)化攪拌與點(diǎn)膠工藝。其中，真空脫泡是最徹底、最專業(yè)的除泡方式，適用于工業(yè)級(jí)和高精度DIY制作；靜置+熱風(fēng)處理則適合家庭或小規(guī)模手工操作。

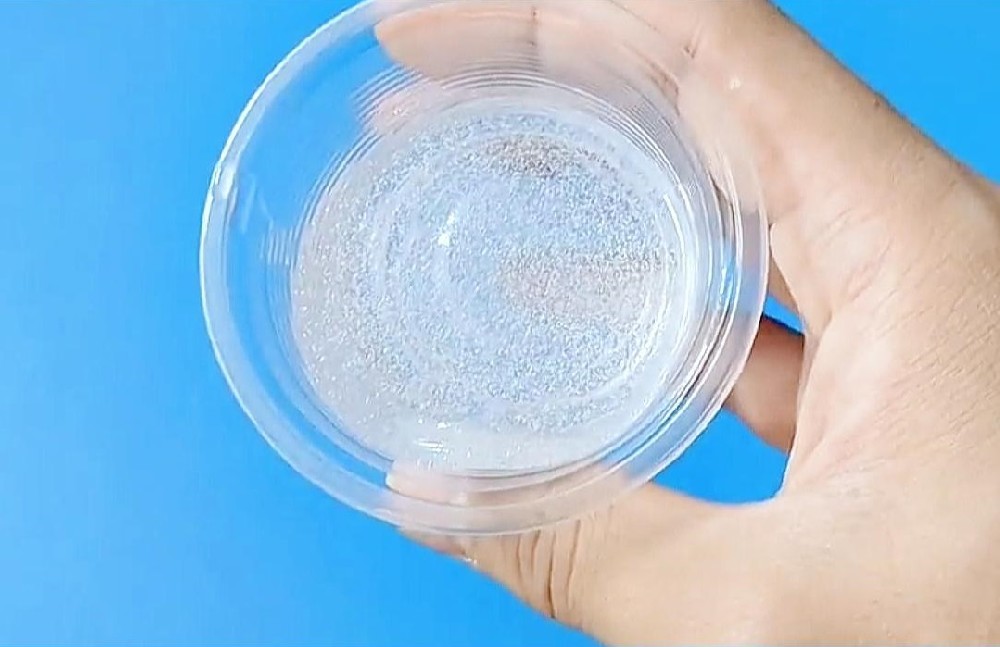

氣泡是環(huán)氧水晶膠制作中最常見、最影響成品美觀的問題。若不及時(shí)清除，固化后將形成永久性瑕疵，降低透明度與價(jià)值。本文將系統(tǒng)介紹8種實(shí)用有效的除泡方法，涵蓋操作步驟、適用場景、注意事項(xiàng)及專業(yè)技巧，幫助您輕松實(shí)現(xiàn)“無泡如鏡”的完美效果。
一、真空脫泡法（最推薦｜工業(yè)級(jí)首選）
原理：
利用真空負(fù)壓環(huán)境，使膠體內(nèi)氣泡體積膨脹并加速上浮破裂。
適用場景：
高精度工藝品、標(biāo)牌、電子封裝
大批量生產(chǎn)或?qū)ν该鞫纫髽O高的項(xiàng)目
粘度較高的環(huán)氧膠（＞3000 mPa·s）
操作步驟：
將混合好的AB膠倒入脫泡專用容器（留出2/3空間防溢出）。
放入真空脫泡機(jī)，蓋好密封蓋。
啟動(dòng)抽真空，壓力降至 -0.08 ~ -0.1 MPa。
維持3~5分鐘，觀察氣泡大量上升并破裂。
緩慢泄壓，取出膠體，立即點(diǎn)膠。
? 優(yōu)勢(shì)：除泡率＞95%，效率高，適合批量。 ?? 注意：膠體可能膨脹溢出，容器需預(yù)留空間；泄壓過快易產(chǎn)生新氣泡。
二、靜置消泡法（基礎(chǔ)必備｜適合所有場景）
原理：
依靠重力讓氣泡自然上浮至表面破裂。
適用場景：
小批量手工制作
低粘度膠水（＜2000 mPa·s）
無真空設(shè)備時(shí)的基礎(chǔ)處理
操作步驟：
AB膠混合攪拌后，立即倒入干凈容器。
靜置 5~15分鐘（視粘度調(diào)整）。
用牙簽或針頭輕輕挑破表面殘留大氣泡。
再靜置2~3分鐘，確認(rèn)無新氣泡產(chǎn)生后點(diǎn)膠。
? 優(yōu)勢(shì)：零成本，操作簡單。 ?? 注意：高粘度膠或環(huán)境溫度低時(shí)效果差；靜置過久可能導(dǎo)致膠體初凝，影響流動(dòng)性。
三、加熱降粘法（輔助手段｜提升脫泡效率）
原理：
適當(dāng)加熱降低膠體粘度，加速氣泡上浮。
適用場景：
冬季低溫環(huán)境（＜20℃）
高粘度膠水
配合真空或靜置法使用
操作步驟：
將A膠（樹脂）在 40~50℃水浴 中預(yù)熱10分鐘（B膠不可加熱）。
按比例混合攪拌（此時(shí)膠體溫度約30~35℃）。
立即進(jìn)行真空脫泡或靜置消泡。
點(diǎn)膠后按正常工藝固化。
? 優(yōu)勢(shì)：顯著提升氣泡排出速度。 ?? 注意：溫度過高（＞60℃）會(huì)加速固化，縮短操作時(shí)間；B膠禁止加熱。
四、分層澆注法（厚膠層必備｜防止深層氣泡）
原理：
分次澆注，每次厚度≤3mm，避免氣泡被困在膠層中部。
適用場景：
制作厚層水晶桌面、藝術(shù)畫、地板膠
一次性澆注厚度＞5mm的項(xiàng)目
操作步驟：
第一層澆注2~3mm，靜置或真空脫泡后點(diǎn)膠。
待表干（觸指不粘，約1~2小時(shí)）后澆注第二層。
重復(fù)至達(dá)到目標(biāo)厚度。
最后一層可配合熱風(fēng)處理表面氣泡。
? 優(yōu)勢(shì)：有效避免“夾心氣泡”，提升成品良率。 ?? 注意：層間需清潔無塵，否則易產(chǎn)生分層或雜質(zhì)。
五、表面熱風(fēng)/火焰處理法（快速補(bǔ)救｜適合表層小泡）
原理：
利用熱能使膠體表面微熔，氣泡受熱膨脹破裂并自動(dòng)流平。
適用場景：
點(diǎn)膠后、固化前的表面小氣泡
無專業(yè)設(shè)備時(shí)的應(yīng)急處理
手工DIY愛好者常用技巧
操作步驟：
點(diǎn)膠完成后5~10分鐘內(nèi)（膠體未凝膠）。
用熱風(fēng)槍低溫檔（或酒精燈）距表面15~20cm勻速掃過。
觀察氣泡迅速收縮消失，表面恢復(fù)平整。
避免長時(shí)間加熱導(dǎo)致膠體發(fā)黃或起皺。
? 優(yōu)勢(shì)：操作簡單，見效快。 ?? 注意：距離過近或溫度過高會(huì)燒焦膠面；僅適用于表層氣泡。
六、針頭刺破法（精準(zhǔn)處理｜適合局部大氣泡）
原理：
用細(xì)針物理刺破氣泡，釋放氣體后膠體自動(dòng)流平。
適用場景：
局部孤立大氣泡（直徑＞2mm）
熱風(fēng)處理無效的頑固氣泡
模具邊緣或角落的氣泡
操作步驟：
用無菌針頭或牙簽尖端，垂直刺入氣泡中心。
輕輕攪動(dòng)1~2秒，讓氣體完全釋放。
用刮刀或熱風(fēng)輔助流平表面。
若凹陷明顯，可補(bǔ)少量膠水后熱風(fēng)撫平。
? 優(yōu)勢(shì)：精準(zhǔn)高效，不影響周邊區(qū)域。 ?? 注意：操作需輕柔，避免劃傷基材；僅適用于未固化膠體。
七、使用消泡劑（專業(yè)配方｜慎用）
原理：
添加微量有機(jī)硅或非硅消泡劑，降低表面張力，抑制氣泡生成。
適用場景：
工業(yè)批量生產(chǎn)
配方型膠水（由廠家預(yù)混）
高速攪拌或自動(dòng)化點(diǎn)膠工藝
操作步驟：
選擇與環(huán)氧體系相容的消泡劑（如BYK-057、TEGO Foamex 810）。
按膠水總量的 0.1%~0.5% 添加至A膠中，預(yù)先分散均勻。
再與B膠混合攪拌。
后續(xù)按常規(guī)工藝操作。
? 優(yōu)勢(shì)：從源頭抑制氣泡，適合自動(dòng)化產(chǎn)線。 ?? 注意：過量使用會(huì)導(dǎo)致縮孔、魚眼或透明度下降；非專業(yè)人士不建議自行添加。
八、優(yōu)化攪拌與點(diǎn)膠工藝（預(yù)防為主｜根本解決）
1. 攪拌優(yōu)化：
使用低速電動(dòng)攪拌器（300~600 rpm），避免手動(dòng)劇烈攪動(dòng)。
攪拌時(shí)間3~5分鐘即可，過長易帶入空氣。
容器選用寬口杯，攪拌棒沿壁緩慢畫圈。
2. 點(diǎn)膠優(yōu)化：
使用帶針頭的點(diǎn)膠瓶，控制出膠速度。
點(diǎn)膠高度距基材≤5mm，避免“高空墜膠”帶入空氣。
采用“蛇形”或“螺旋”路徑點(diǎn)膠，減少膠體沖擊產(chǎn)生氣泡。
九、已固化氣泡的補(bǔ)救方法
若氣泡在固化后才發(fā)現(xiàn)，可嘗試以下方法：
打磨+補(bǔ)膠法：
用600~2000目砂紙打磨氣泡區(qū)域至平整。
清潔后點(diǎn)涂少量同型號(hào)水晶膠。
熱風(fēng)處理流平，二次固化。
鉆孔填充法（僅限厚膠層）：
用微型鉆頭鉆除氣泡。
注入新膠，真空或熱風(fēng)輔助流平。
固化后整體拋光。
?? 注意：補(bǔ)救效果有限，可能留有痕跡，建議以預(yù)防為主。
